图像传感器
|
|
红外探测器类型
|
InSb焦平面阵列
|
|
工作温度
|
80K（集成斯特林制冷机），室温下开机时间小于5分钟
|
|
波长范围
|
标配3.7~4.8μm，选配1~5μm，3~5μm或其它波段
|
|
电动光谱轮
|
选配4孔位电动光谱轮（滤光片尺寸最大1英寸）
|
|
F数
|
标配F4，选配F2，F5.5
|
|
读出方式
|
全局快门（Snapshot）
|
|
像素数与帧率
|
640×512（全画面）
|
131 Hz
|
|
480×384
|
218 Hz
|
|
320×256
|
427 Hz
|
|
240×192
|
660 Hz
|
|
160×128
|
1131 Hz
|
|
128×96
|
1552 Hz
|
|
80×64
|
2226 Hz
|
|
48×36
|
3095 Hz
|
|
32×20
|
3740 Hz
|
|
32×4
|
4483 Hz
|
|
像素尺寸
|
15μm
|
|
热灵敏度(NETD)
|
≤20mK
|
|
积分时间
|
0.4μs~最大帧时间
|
|
积分策略
|
预校正，用户自定义，自动积分，宽动态n合1（超帧）
|
|
可见光CMOS
|
1440×1080
|
|
测温性能和图像性能
|
|
ADC
|
16位
|
|
测温范围
|
-20~280/420/1000/1600/2300/3000℃
|
|
测温准确度
|
典型值：使用校准过的积分时间在0~500℃范围内优于1℃或1%，取较大者
保证值：全量程优于2℃或2%，取较大者（可调积分时间）
|
|
测温稳定度
|
0.2℃或0.2%，取较大者
|
|
视场角
|
参见下节“镜头选择表”
|
|
角分辨率
|
|
清晰成像范围
|
|
调焦方式
|
手动/电动
|
|
发射率和背景温度校正
|
根据输入发射率和背景温度自动校正，发射率0.01~1可调
|
|
滤光片或窗口透过率校正
|
根据输入透过率自动校正
|
|
大气透过率校正
|
根据气象参数自动计算大气透过率并校正温度
|
|
鼠标测温
|
实时显示光标点温度
|
|
测温模式
|
支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式，最多可添加100个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史温度曲线图
|
|
高低温报警
|
控制端声光报警，并记录日志，触发报警时可自动存储温度数据和图像快照。相机端报警输出开关信号
|
|
辅助温度分析
|
相对温度分析、温度直方图分析，历史温度曲线图，线上温度曲线图
|
|
图像冻结
|
支持
|
|
显示增强
|
自动拉伸，手动拉伸，细节增强(DDE)，等温显示
|
|
调色板
|
白热、黑热、铁红、彩虹等12种
|
|
电子倍焦
|
2X、4X、全屏显示
|
|
数据存储
|
|
内置存储卡
|
128GB
|
|
报告生成
|
Word格式，带内容选择向导
|
|
测温对象
|
测温对象配置可存储到文件，可从文件读取。每个对象的代表性温度（例如最高温度）数据可保存到文件
|
|
温度数据保存
|
全辐射数据，自定义DDT格式或CSV格式
|
|
温度数据流保存
|
全辐射数据流，自定义MGS格式
|
|
红外图像保存
|
BMP或JPG格式，可选是否带标记信息
|
|
视频保存
|
MPEG压缩，可选是否带用户标记信息
|
|
运行日志
|
自动记录，自动保存
|
|
网络连接
|
|
数据接口
|
1000M以太网，RJ45接口
|
|
底层协议
|
TCP, UDP, IP, DHCP, ARP, ICMP, IGMP等
|
|
应用层协议
|
RTP, RTCP, RTSP, ONVIF, FTP, Modbus TCP, GigE Vision, SIP等
|
|
环境参数
|
|
工作温度
|
-20~50℃
|
|
储存温度
|
-40~80℃
|
|
气压范围
|
0 Pa ~ 400 kPa注1
|
|
湿度
|
≤95%（非冷凝）
|
|
外壳防护等级
|
IP54
|
|
冲击
|
25G，IEC68-2-29
|
|
振动
|
2G，IEC68-2-6
|
|
电磁兼容
|
符合CE/FCC标准
|
|
电气接口
|
|
串口
|
RS485
|
|
输入输出同步
|
SYNC_IN, SYNC_OUT，TTL电平
|
|
输入触发
|
TTL电平，功能可定义
|
|
输出信号
|
继电器无源报警，引出NC，COM，NO管脚
|
|
视频输出
|
网口，HDMI，选配Camera Link
|
|
电源
|
DC 24V
|
|
功耗
|
峰值<18 W， 常温稳态<12 W
|
|

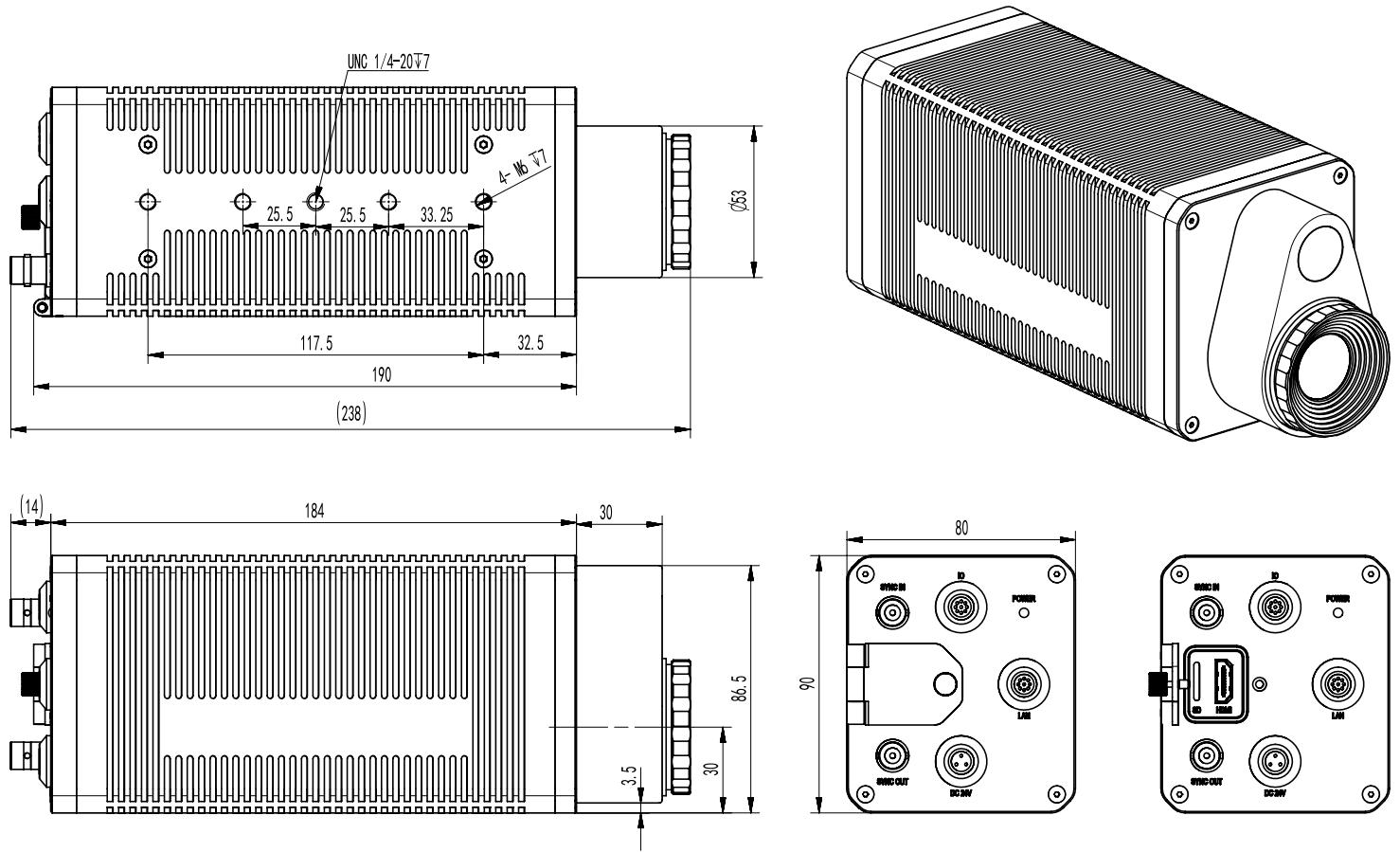

物理属性
|
|
尺寸
|
203(L)x86(W)x93(H) （不含镜头和手柄）
|
|
重量
|
<2.5kg（含手柄、光谱轮和标配25mm镜头）
|
|
安装接口
|
UNC 1/4-20 标准三脚架接口, M3/M6 螺纹接口
|
