华为Ascend P6手机温度红外热成像仪测试报告

华为新推出的Ascend P6手机以其超薄设计获得了消费者的青睐。在实际使用过程中,较多用户反映存在发热问题。为直观分析P6的发热情况,我们使用红外热成像仪对其表面温度分布进行完整成像,自动追踪最高温并分析其上升趋势。

分享到:0

      华为新推出的Ascend P6手机以其超薄设计获得了消费者的青睐。在实际使用过程中,较多用户反映存在发热问题。为直观分析P6的发热情况,我们使用红外热成像仪对其表面温度分布进行完整成像,自动追踪最高温并分析其上升趋势。

      测试条件为室内,环境温度29oC,开机后正常手握两侧,半分钟刷一次微博,发送一次微信文字,均不传输图片。每隔3.5分钟拍摄P6正反两面的热图像,拍摄时将P6放置于木质桌面。红外热成像仪使用巨哥电子MAG41,发射率设置为0.9。历时17.5分钟,采集到的热成像图序列如下(左图为正面,右图为反面):

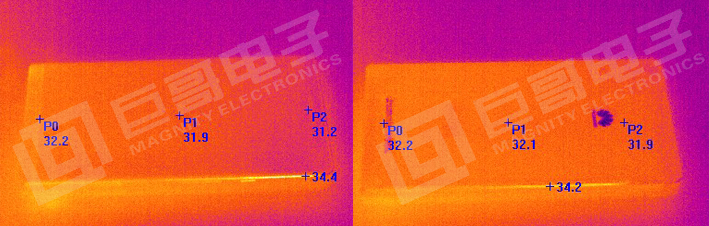

开机前(数值单位为摄氏度)



巨哥电子-红外热成像仪检测开机前温度

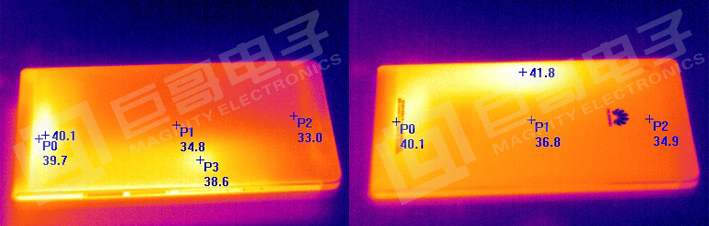

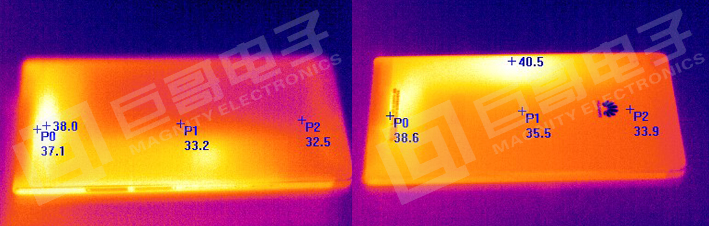

开机3.5分钟



巨哥电子-红外热成像仪检测阶段运行温度

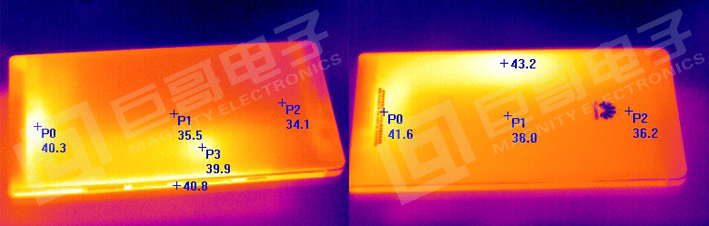

开机7分钟



巨哥电子-红外热成像仪检测阶段运行温度



开机10.5分钟



巨哥电子-红外热成像仪检测阶段运行温度

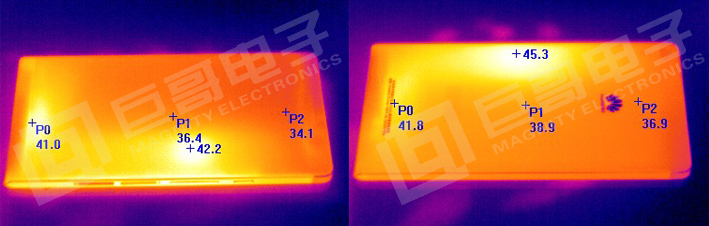

开机14分钟



巨哥电子-红外热成像仪检测阶段运行温度

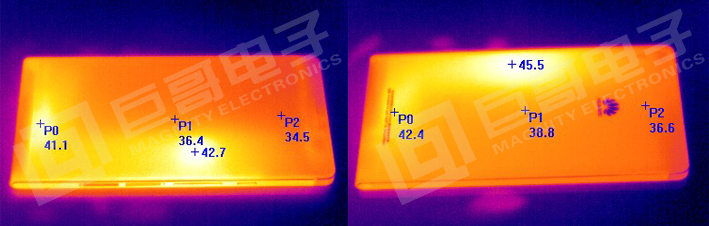

开机17.5分钟



巨哥电子-红外热成像仪检测阶段运行温度

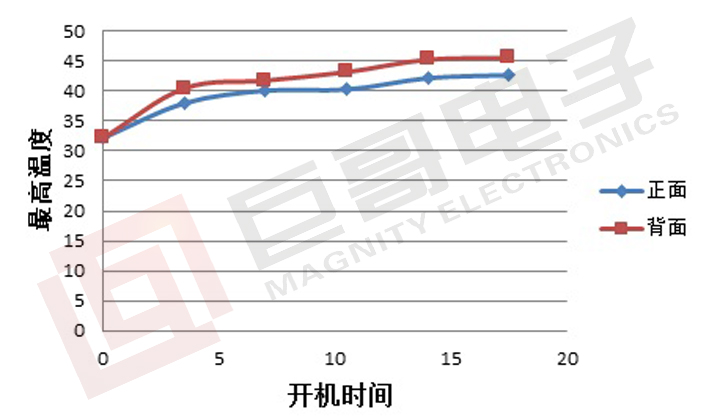

      热成像图以颜色代表温度高低,图中标注了全画面最高温和P0, P1, P2三点温度。P6右侧与下方发热情况最为显著,正常使用17.5分钟后最高温度达到45.5度,热感明显。正反面最高温的走势如下图。



巨哥电子-红外热成像仪检测阶段温度分布图



      背面温度比正面略高,应是由于背面的金属导热高于正面玻璃所致。开机后温升较快,应是由于P6超薄(热容小)并采用金属外壳(导热快),时间常数较小。随着温度逐渐升高,P6与环境的温差加大,通过热辐射以及空气的对流导热散热加快,因此逐渐达到热平衡,历时17分钟左右。
      从好的方面看,散热快使得手机内部温度不至过高,对安全性有利。但仍可通过优化温度分布来改善用户体验:
      1. 散热最为明显的部分在右侧和下方,推测可能分别对应处理器和背光源,正好位于手握的位置,热感明显。并且,手机与手之间的温差较小,不利于散热。如有可能,应把热源设计于手机上方,有利于散热和改善用户体验。
      2.  局部温度过高,散热未达到优化,可通过改善内部横向导热来解决,使得表面温度分布更加均匀。
      由此可见,P6确实存在用户反映的发热问题,可以通过热设计进行改进。后期我们还将对其他手机进行分析比较。
