浅析:红外热像仪在冶金行业的应用

在冶金行业中,红外热像仪的应用场景已经非常普遍,除了加热炉密封检测、加热炉保温层检测及开关柜检测,还有高炉内衬水冷壁损坏、热风炉耐火内衬缺陷、钢水包、铁水包内衬腐蚀、转炉炉衬侵蚀、回转窑内衬缺陷、电气设备松动腐蚀接触不良、电气设备过载引起过热、蒸汽系统漏汽、阀门失效、轴承润滑不足过热等。

分享到:0



       1. 测试项目:

  加热炉密封检测,加热炉保温层检测,开关柜检测

  2. 测试时间:

  2014.01.23~2014.01.24

  3. 测试地点:

  某金属铸造厂

  4. 测试仪器:

  红外热像仪:(1)上海巨哥电子科技有限公司手持式红外热像仪MAG41,25um探测器,384×288分辨率,25mm手动调焦镜头(建议15mm手动调焦镜头,建议测温范围-20℃~800℃);


巨哥电子-手持式红外热像仪

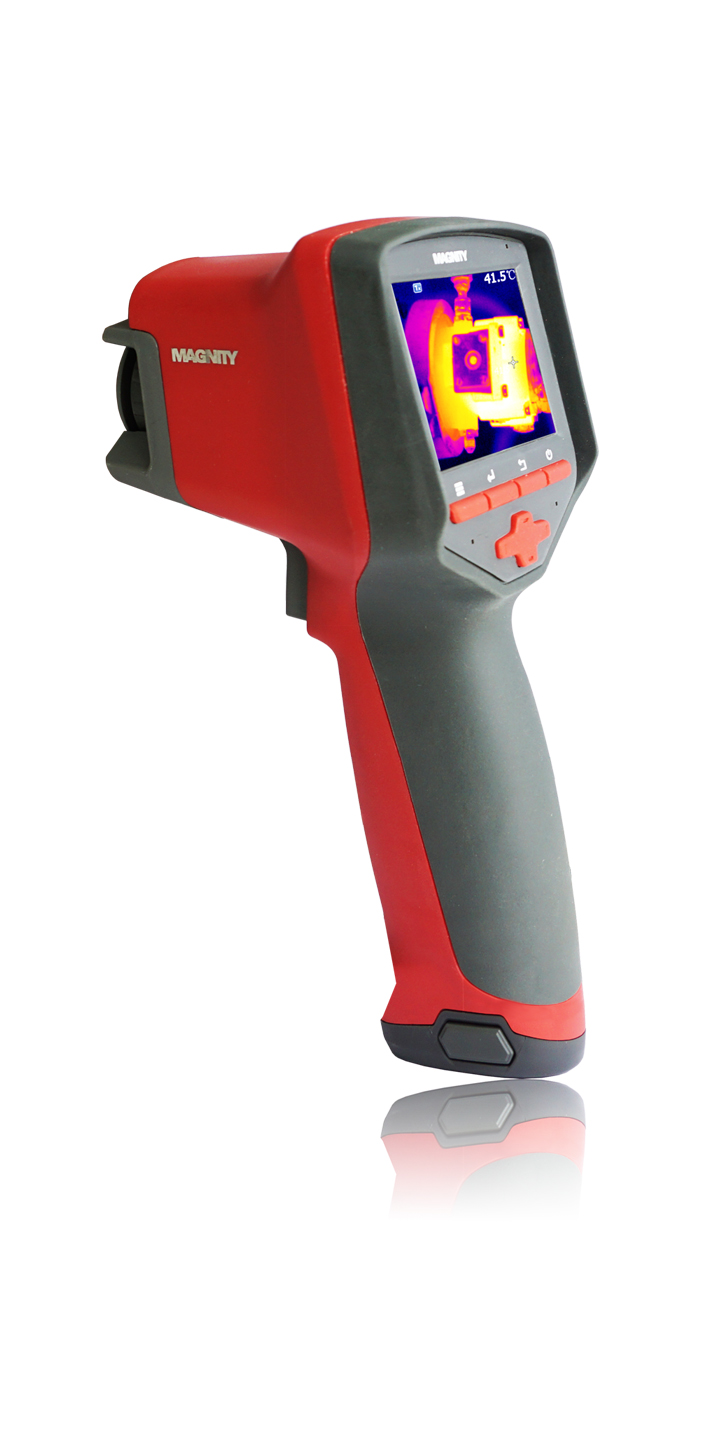

  图1:巨哥电子手持式红外热像仪MAG42

      5. 测试内容:

      5.1加热炉密封检测

      测试对两个加热炉进行检测,锻造炉工作温度在200-600度左右。此次检测在加热炉停工一天后开启时进行检测。故温度在200-400度左右。针对加热炉密封进行测量测量图片如下:


巨哥电子-红外热像仪加热炉密封检测



 图21号加热炉密封检测-1



巨哥电子-红外热像仪加热炉密封检测



 图31号加热炉密封检测-2

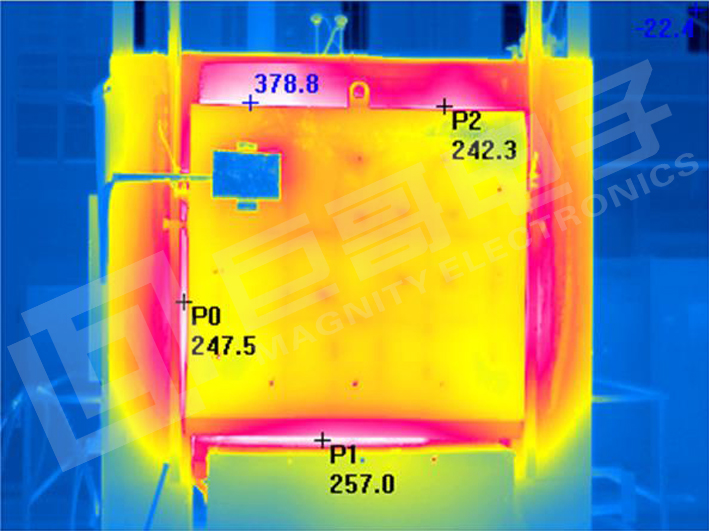

巨哥电子-红外热像仪加热炉密封检测



42号加热炉密封检测-1



巨哥电子-红外热像仪加热炉密封检测



  图52号加热炉密封检测-2

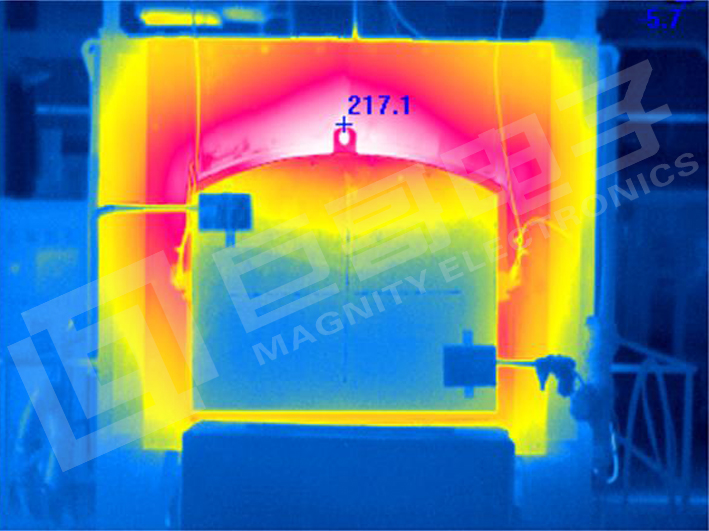

        如图3,图4所示,加热炉工作时温度数据通过红外热像仪可迅速获取,同时能达到很好的成像效果,并且能直观的看到1,2号加热炉密封情况有明显的缺陷。温度外泄情况严重。

      5.2加热炉保温层检测

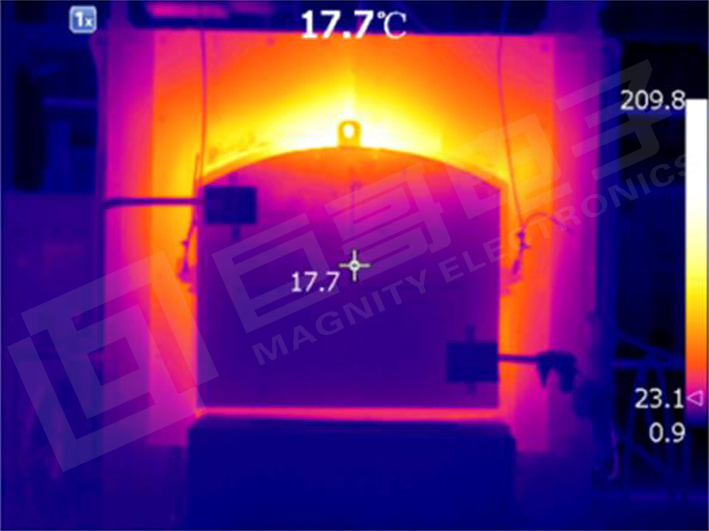

巨哥电子-红外热像仪加热炉保温层检测

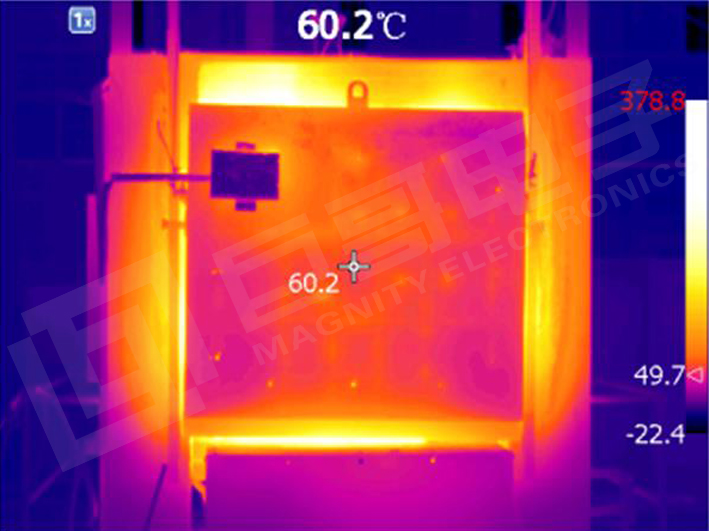

 图6:加热炉保温层检测-1

      如图所示,设备保温层有多处存在异常。

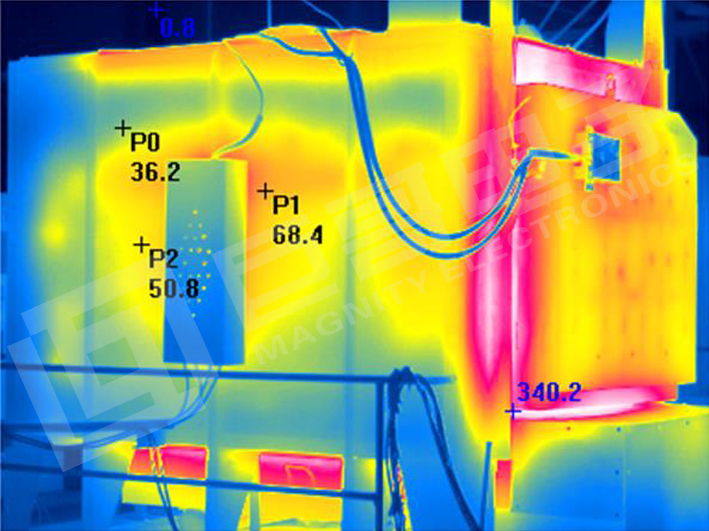

巨哥电子-红外热像仪加热炉保温层检测

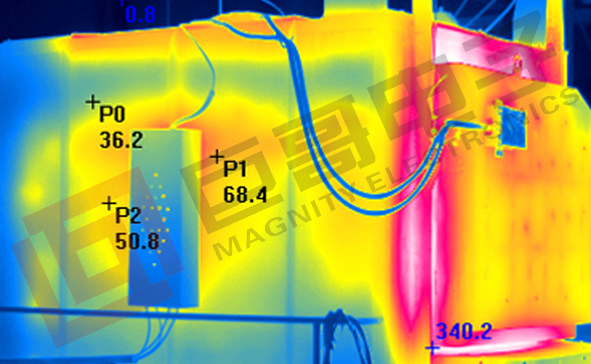

 图7:加热炉保温层检测-2

      如图所示:设备有多处保温层温度达到70~100

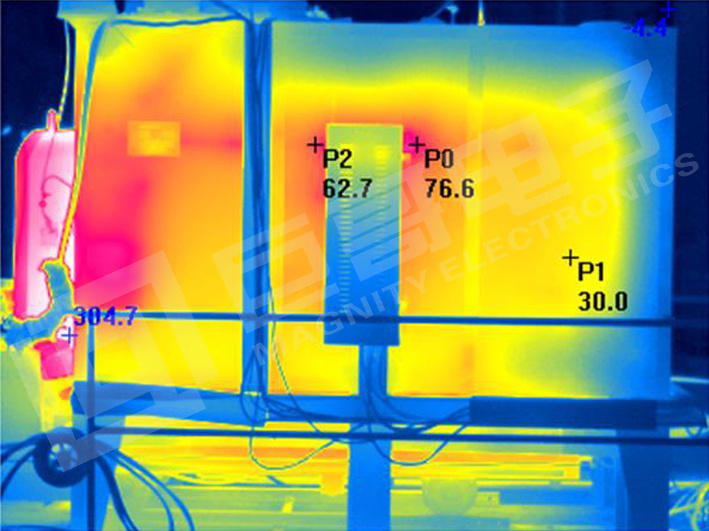

巨哥电子-红外热像仪加热炉保温层检测

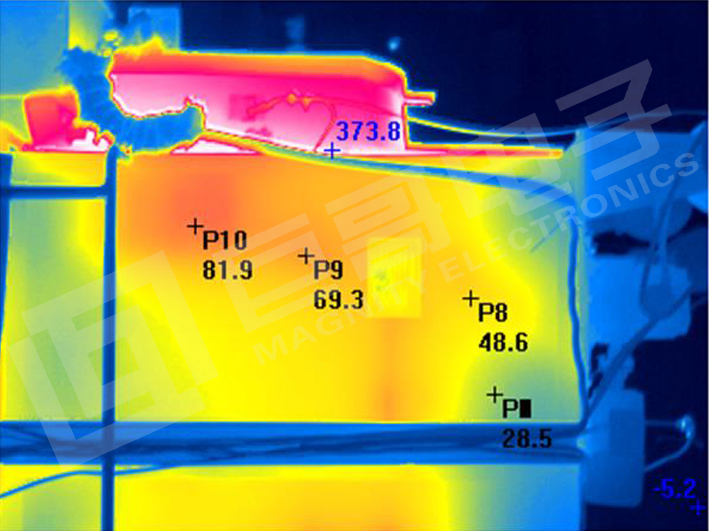

8:加热炉保温层检测-3

      如图所示:设备保温层多处温度存在异常,温度接近100℃

      5.3开关柜检测

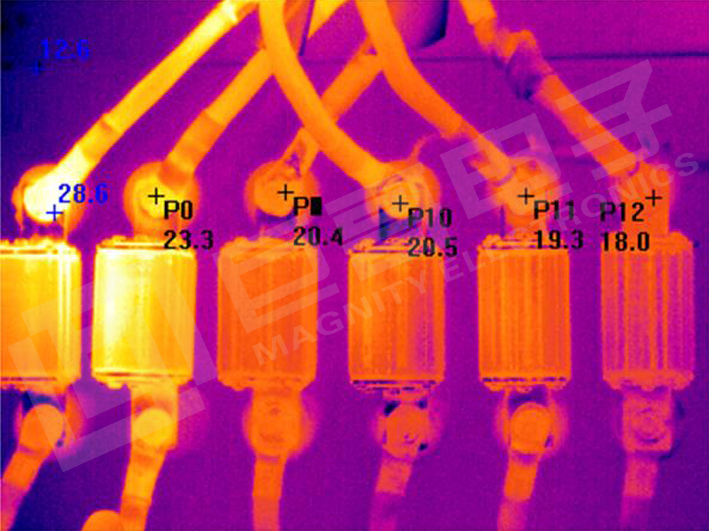

巨哥电子-红外热像仪开关柜检测

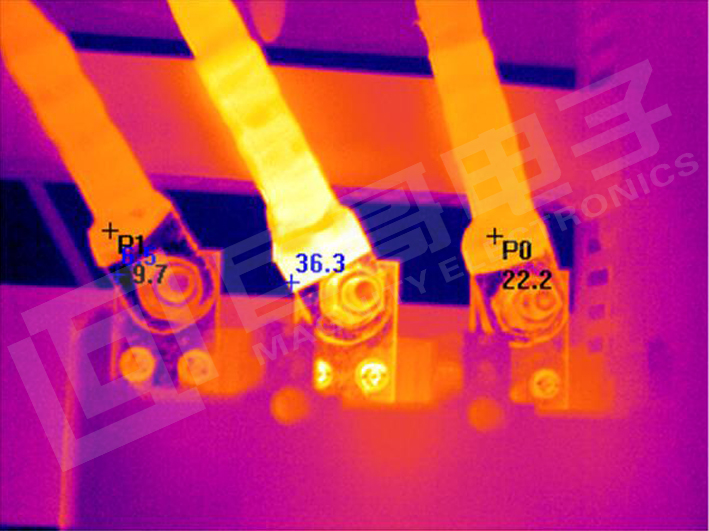

 图9:开关柜检测-1

      如图所示:左边接口处温度明显高于其他两处,疑似存在异常。

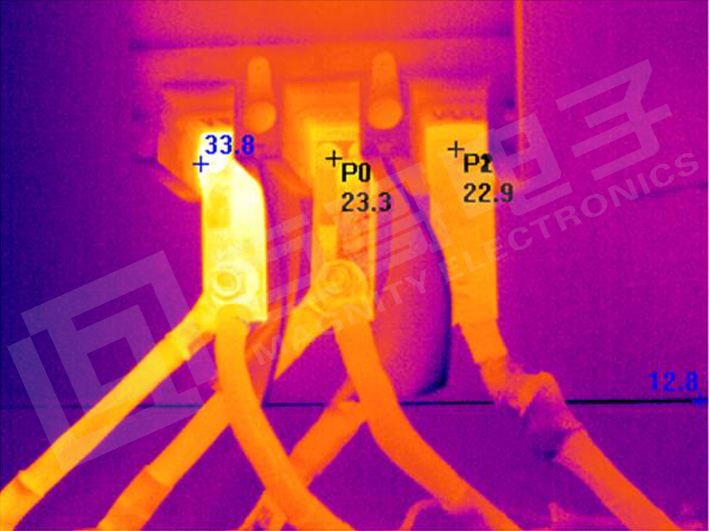

巨哥电子-红外热像仪开关柜检测



  图10:开关柜检测-2

      如图所示:左边接口处温度明显高于其他接口处,疑似存在异常

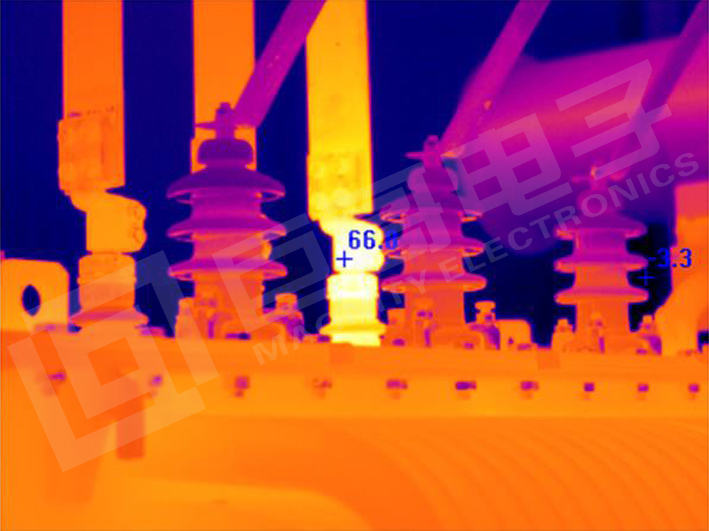

巨哥电子-红外热像仪开关柜检测



  图11:开关柜检测-3

      如图所示:火线偏与正常值,可能线路压板松动、疑似故障。

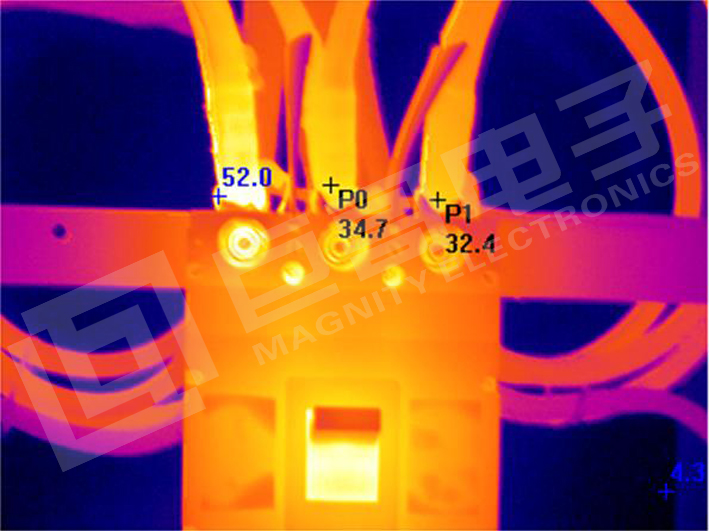

巨哥电子-红外热像仪开关柜检测



  图12:开关柜检测-4

      如图所示:中间接口温度高于其他接口,疑似存在异常



巨哥电子-红外热像仪开关柜检测



  13:开关柜检测-5

    如图所示:左边接口温度高于其他接口,疑似存在异常。

      6. 总结

      在冶金行业中,红外热像仪的应用场景已经非常普遍,除了加热炉密封检测、加热炉保温层检测及开关柜检测,还有高炉内衬水冷壁损坏、热风炉耐火内衬缺陷、钢水包、铁水包内衬腐蚀、转炉炉衬侵蚀、回转窑内衬缺陷、电气设备松动腐蚀接触不良、电气设备过载引起过热、蒸汽系统漏汽、阀门失效、轴承润滑不足过热等。利用手持式红外热成像仪或在线式红外热像仪都能更精确、快捷地找到可疑温度区域,进行合理安排大修、提高设备寿命、降低热损耗、节约能源。
